Проект 5. Контейнер многоразовый универсальный - Патент № 67072

Проекты запатентованные в ФИПС - полезные модели:

Эскизы и описание принципа работы устройства (полезной модели).







Наличие, у контейнера круглой формы одного единственного отделения, а так же четырех угольного (квадратной формы) или прямоугольного - не практичны для  их рационального использования на крутящемся дне микроволновой печи,  т.к. при составлении их рядом друг с другом (на дно микроволновой печи, если ещё и смогут поместиться в печь хотя бы 2 контейнера), вокруг них остается много свободного пространства, которое не используется и остается бесполезным.

Есть решение. Предлагаемые проектом формы контейнеров - это выход из положения по бесполезно расходуемой электрической энергии и более быстрого подогрева большего объема пищи при ранних показателях по использованию прежних (обычных) емкостей. При составлении контейнеров: круглой + круглой форм, прямоугольной + прямоугольной формы, так и в сочетании: прямоугольной + круглой формы - это и является нерациональным использованием СВЧ печи и лично Вашего (не важно, рабочего или личного) времени.

Технической задачей промышленного образца (модели) является упрощение конструкции контейнеров, которое связано с уменьшением свободного пространства между ними для использования их в микроволновой печи, а также для удобного порционного расположения в них пищи с последующем хранением её в холодильнике.

Поставленная задача решается тем, что модели контейнеров имеют адаптированную форму к использованию их в микроволновой печи, а так же применимы (удобны) для упорядоченного хранения в холодильнике помещенной в них пищи.

Контейнеры имеют различные формы, которые легко составляются в единую форму и практически не оставят на дне печи СВЧ свободного не рационально использованного места.

При этом, контейнеры имеют различные конфигурации которые можно использовать, составляя их нужные  формы, в которых потом можно, одновременно разогревать две, три или четыре порции или блюд разных объемов.





Примеры поясняющие возможности проекта

  Ниже, для сравнения приведены примеры форм для пищевых контейнеров, на примере которых можно увидеть их отличие и достоинство в применении.

 Виды форм контейнеров для хранения, транспортировки и применимых для разогрева в СВЧ печи пищевых продуктов.

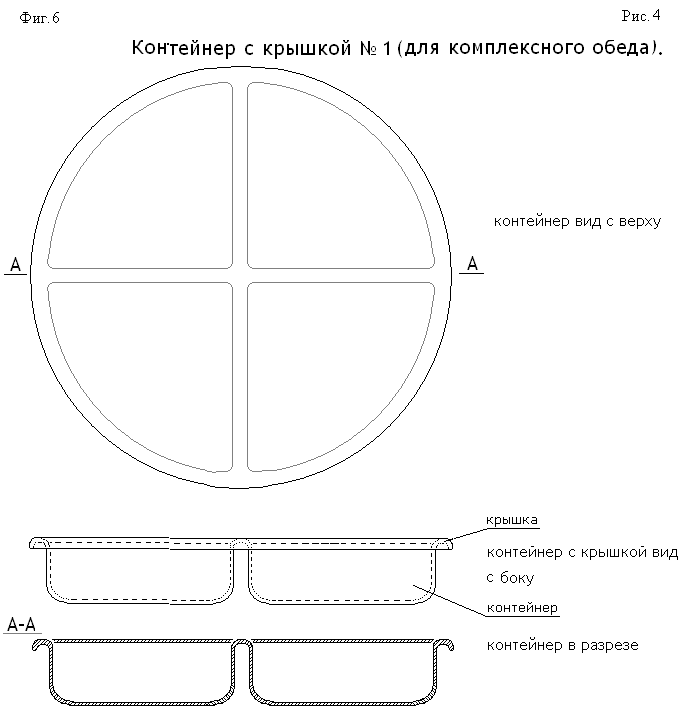

<- Контейнер круглой формы имеет четыре равных по объему

    отделения, каждое из которых составляет 25 % от общего объема.

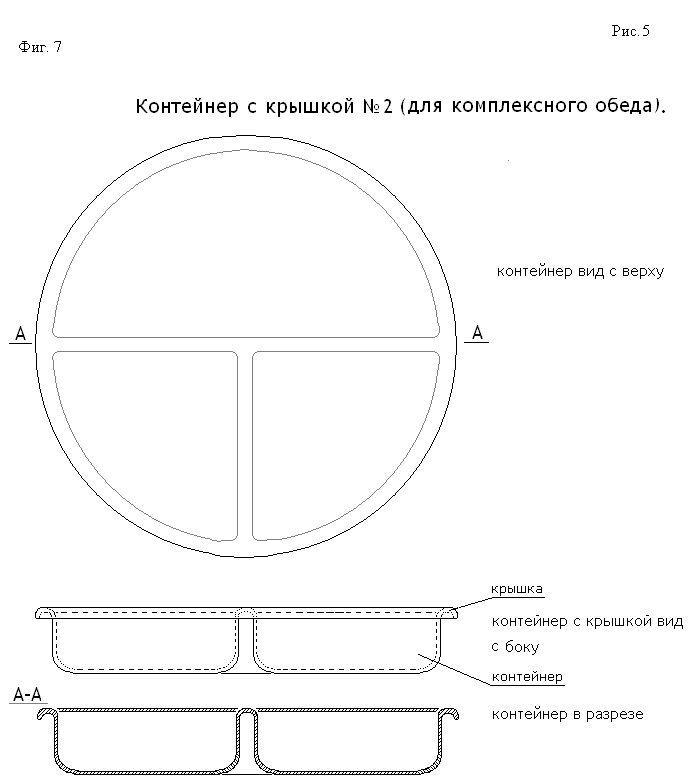

Контейнер круглой формы имеет три отделения, два из которых

равные по объему (25% + 25%) и одним большим отделением (50%) ->



<- Так выглядят контейнеры представленные с права, имеющие форму

    1/4 части круга и которые без труда составляются в единую форму

     круга.

Контейнер равной 1/4 части от формы круга имеет одно отделение

 при использовании четырех штук, представляется возможным

 без труда составлять контейнеры в единую - круглую форму  ->



<- Так выглядят контейнеры представленные с права, имеющие форму

   1/3 части круга и которые так же, без труда составляются в СВЧ печи

   (в единую форму круга) для их использования при разогреве 3 порций.



Контейнер равной 1/3 части от формы круга имеет одно отделение

 при использовании четырех штук, представляется возможным

 без труда составлять контейнеры в единую - круглую форму  ->



<- Так выглядят контейнеры представленные с права, имеющие форму 1/2

  части круга. Удобство применения таких контейнеров заключается в

  превосходстве к использованию именно таких форм в СВЧ печи, т.к.,

  две тарелки с пищей не смогут быть размещены в одной микроволновой

  печи, что бы иметь возможность одновременно разогреть несколько

  порций.

Контейнер равной 1/3 части от формы круга имеет одно отделение

при использовании четырех штук, представляется возможным

 без труда составлять контейнеры в единую - круглую форму  ->

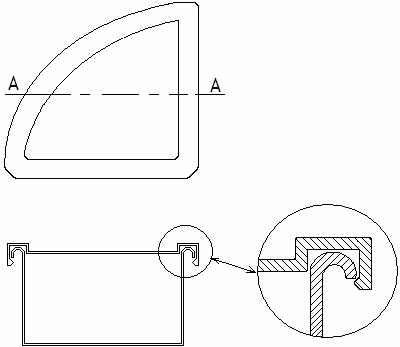

<-  Крепеж крышки контейнера может быть таким.



Альтернативный вариант контейнера, треугольный ->
